کابل دراپ فیبر نوری؛ راهنمای جامع خرید و قیمت ۱۴۰۵

در دنیای ارتباطات امروز، کابل فیبر نوری دراپ به‌عنوان حلقه نهایی اتصال بین شبکه توزیع فیبر نوری و مشترک، نقش حیاتی در کیفیت سرویس FTTH ایفا می‌کند. سرعت شبکه برای حفظ مشتری اهمیت زیادی دارد، در حالی که مصرف ترافیک با سرعت فزاینده‌ای در حال افزایش است. با توجه به اینکه میزان پهنای باند و خدمات نسل بعدی هنوز مجهول است، به نظر می‌رسد تنها استفاده از فیبر نوری و شبکه FTTH می‌تواند جوابگوی نیازهای آینده باشد. در این مقاله، انواع دراپ فیبر نوری، عوامل تاثیرگذار بر قیمت کابل دراپ فیبر نوری و نکات کلیدی خرید و نصب را به‌صورت تخصصی بررسی می‌کنیم.

کابل فیبر نوری دراپ چیست؟

کابل فیبر نوری دراپ (Drop Cable) کابلی است که ارتباط بین کابل فیدر شبکه FTTH و مشترک نهایی را برقرار می‌سازد. این کابل بخش مهمی از شبکه تانوما (توزیع نوری) است و مستقیماً وارد منازل، ادارات و واحدهای تجاری می‌شود. کیفیت کابل دراپ فیبر نوری بر پایداری کل سرویس تاثیر مستقیم دارد؛ یک کابل بی‌کیفیت می‌تواند باعث افت سیگنال، قطعی مکرر و نارضایتی مشترک شود.

در شبکه‌های FTTH، معماری به این صورت است که کابل فیدر از مرکز OLT تا کابینت توزیع امتداد دارد، سپس با کمک اسپلیتر در کابینت، فیبر به چند شاخه تقسیم می‌شود و هر شاخه با کابل دراپ تا داخل منزل مشترک کشیده می‌شود. به همین دلیل، دراپ کابل فیبر نوری هم در معرض شرایط محیطی بیرونی (هوایی، دیواری) و هم در فضای داخلی قرار می‌گیرد و باید مقاومت مناسب در هر دو محیط داشته باشد.

انواع دراپ فیبر نوری

نوع دراپ فیبر نوری باید بر اساس شرایط محیطی و تنش‌های مکانیکی انتخاب شود. در دنیا، کابل‌های دراپ در سه نوع اصلی تولید و استفاده می‌شوند که در بازار ایران نیز هر سه نوع قابل دسترسی است:

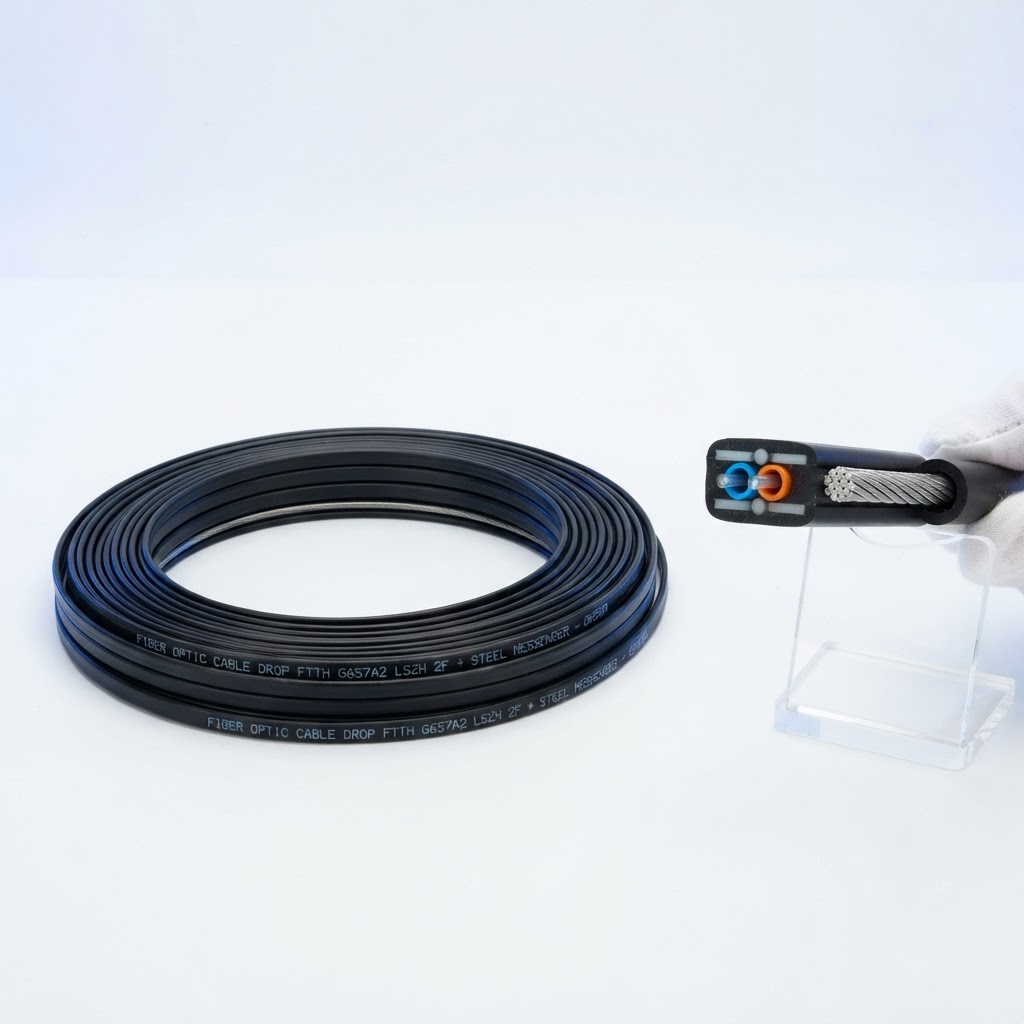

در بازار ایران، کابل دراپ فیبر نوری بیشتر به نوع فلت اشاره دارد، زیرا این نوع به دلیل ابعاد تخت و مهار فلزی کناری، نصب آسان‌تر و مقاومت بالاتری در برابر تنش‌های مکانیکی دارد. کابل‌های دراپ فلت معمولاً در دو حالت ۲ مهاره (ایندور) و ۳ مهاره (اوتدور) تولید می‌شوند.

کابل دراپ فیبر نوری اوتدور ۳ مهار

کابل دراپ اوتدور ۳ مهار سانگیگ با ۲، ۴، ۶ یا ۸ کر برای نصب بیرونی و هوایی طراحی شده است. این کابل دارای سه مهار فلزی است که مقاومت کششی بسیار بالایی ارائه می‌دهد و مناسب خطوط هوایی با فاصله‌های طولانی‌تر است.

کابل دراپ فیبر نوری ایندور ۲ مهار

کابل دراپ ایندور ۲ مهار سانگیگ با ۲، ۴، ۶ یا ۸ کر برای نصب داخلی ساختمان طراحی شده است. این کابل سبک‌تر و انعطاف‌پذیرتر است و برای مسیرهای داخل لوله، کابل‌کانال و دیوار کاربرد دارد.

عوامل تاثیرگذار بر قیمت کابل دراپ فیبر نوری

قیمت کابل دراپ فیبر نوری تحت تاثیر سه متریال اصلی قرار دارد: مهارهای فلزی، تار فیبر نوری و پوشش کابل. کیفیت هر یک از این سه جزء مستقیماً بر کیفیت نهایی و قیمت کابل تاثیر می‌گذارد.

۱. تار فیبر نوری به‌کار رفته در کابل دراپ

تار فیبر نوری مورد استفاده در دراپ فیبر نوری عموماً از نوع سینگل‌مود و در قالب استانداردهای G.652D، G.657A1 و G.657A2 است. آنچه در کیفیت تار تاثیرگذار است، برند تار است. برندهای مورد تایید مخابرات ایران شامل Taihan، LS، Fujikura و Sumitomo هستند. برندهای Sumitomo و Fujikura تولید کشور ژاپن هستند و به دلیل تحریم‌ها، واردات آن‌ها با واسطه از چین انجام می‌شود که قیمت تمام شده را تا ۱۵۰ درصد بالا می‌برد. در حال حاضر، تارهای موجود در ایران عمدتاً از مبدا کشور چین و برندهای چینی هستند، اما کیفیت برند چینی همچنان بر کیفیت کابل تاثیرگذار است.

۲. پوشش کابل دراپ فیبر نوری

پوشش کابل دراپ می‌تواند از جنس PVC، LDPE یا LSZH باشد. هر یک ویژگی‌های متفاوتی دارند:

۳. مفتول (مهار فلزی) کابل دراپ

سه نوع مفتول استیل، گالوانیزه و آهن پرکربن به‌عنوان مهار فلزی در دراپ کابل فیبر نوری استفاده می‌شوند. از بین این سه، فقط استیل و گالوانیزه مورد تایید مخابرات ایران هستند. FRP نیز می‌تواند به‌عنوان مهار استفاده شود، اما به دلیل قیمت بالاتر، غالباً FRP اصل در ایران استفاده نمی‌شود و آنچه به نام FRP تبلیغ می‌شود، در واقع GRP و بسیار شکننده است. از بین مهارهای فلزی، آهن پرکربن از لحاظ دوام در بدترین وضعیت قرار دارد و اگر میزان کربن به‌درستی انتخاب نشود، باعث پیچش عرضی و افزایش تلفات کابل می‌شود.

«کیفیت کابل دراپ نه به یک عامل، بلکه به ترکیب هماهنگ تار، پوشش و مهار فلزی بستگی دارد؛ یک تار مرغوب با پوشش نامناسب، همان‌قدر آسیب‌زا است که یک تار بی‌کیفیت با پوشش عالی.»

قیمت فیبر نوری دراپ در سال ۱۴۰۵

قیمت فیبر نوری دراپ به عوامل متعددی بستگی دارد: نوع کابل (فلت/گرد)، تعداد کر (۲ تا ۸)، نوع مهار (۲ یا ۳ مهاره)، برند تار، نوع پوشش و کیفیت مفتول. در جدول زیر بازه تقریبی قیمت‌های سال ۱۴۰۵ آورده شده است:

خرید دراپ فیبر نوری؛ کدام کابل بهتر است؟

برای خرید دراپ فیبر نوری باکیفیت، باید به چند نکته کلیدی توجه کنید. متخصصان تدوین شبکه نیاز شما را می‌شناسند و کابل دراپ با بهترین و بادوام‌ترین متریال و مناسب‌ترین قیمت را ارائه می‌دهند.

دراپ باکس فیبر نوری و نقش آن در شبکه

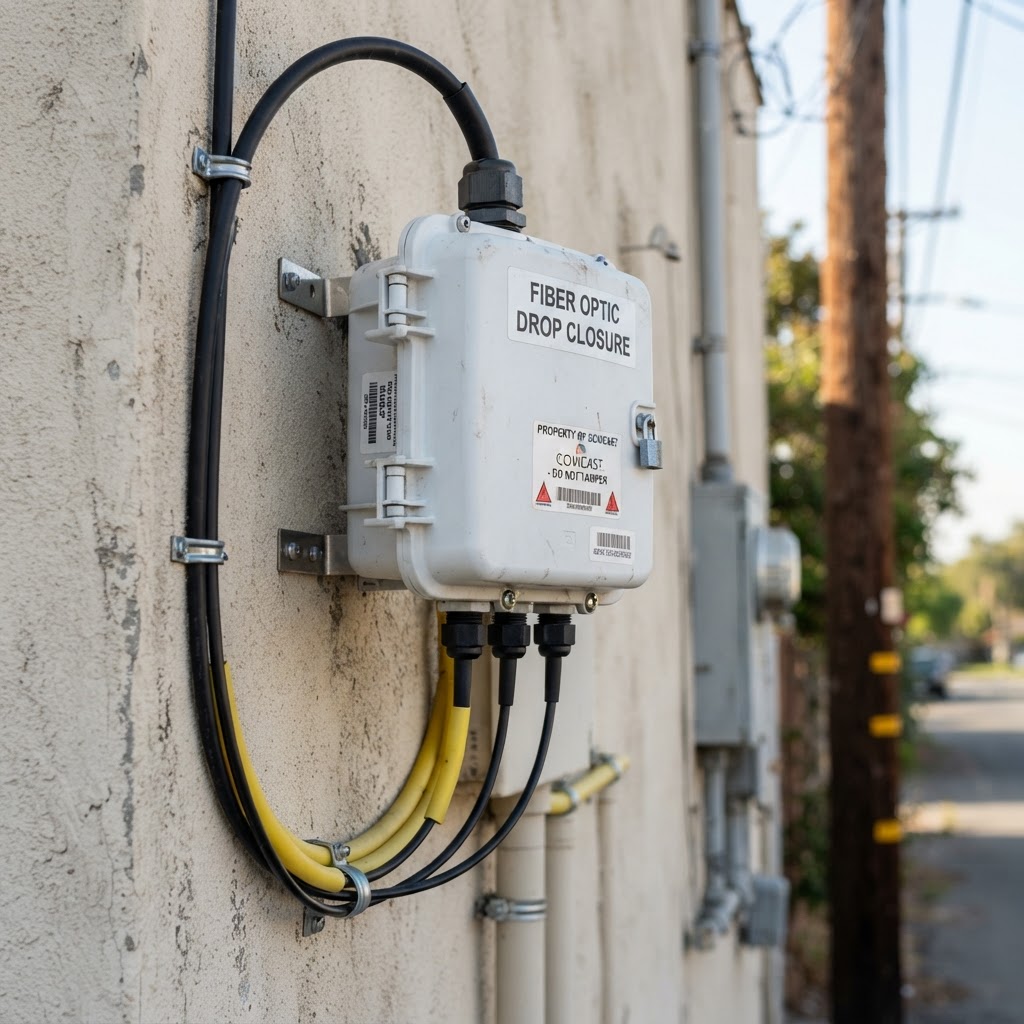

دراپ باکس فیبر نوری محفظه‌ای است که محل اتصال کابل دراپ به کابل داخلی مشترک را در بر می‌گیرد و از آن محافظت می‌کند. این باکس معمولاً روی دیوار بیرونی ساختمان یا داخل تابلو نصب می‌شود و شامل فضایی برای ذخیره کویل اضافی کابل، محل فیوژن یا فست کانکتور و خروجی به سمت ONT مشترک است.

فیوژن یا فست کانکتور؟

در ارائه کابل دراپ به مشترک، این سوال پیش می‌آید که از فیوژن استفاده کنیم یا فست کانکتور؟ هر کدام مزایا و معایب خود را دارند:

• فیوژن: امکان کثیف شدن یا آسیب نقطه اتصال را از بین می‌برد و مشخصه‌های نوری را نسبت به فست کانکتور بهبود می‌بخشد. نیازمند دستگاه فیوژن و تخصص است.
• فست کانکتور: نصب سریع‌تر و بدون نیاز به دستگاه، اما احتمال افت سیگنال در نقطه اتصال بالاتر است.

نکات ایمنی و نصب کابل دراپ فیبر نوری

نکات ایمنی

شرکت تدوین شبکه استفاده از ابزارهای ایمنی مانند دستکش و عینک ایمنی را پیشنهاد می‌کند. همچنین به دلیل استفاده از الکل و حلال، کار در محل با تهویه مناسب توصیه می‌شود:

• هرگز به انتهای فیبر که ممکن است حامل نور لیزر مرئی یا نامرئی باشد نگاه نکنید؛ ممکن است به شبکیه چشم آسیب برسد.
• هرگز برای مشاهده نور لیزر از ذره‌بین استفاده نکنید؛ همگرایی نور لیزر با ذره‌بین آسیب جدی به چشم وارد می‌کند.
• از مفتول‌های کابل دراپ برای انتقال جریان الکتریکی استفاده نکنید؛ این مفتول‌ها صرفاً برای ساپورت تار فیبر نوری طراحی شده‌اند.

ملاحظات نصب

• در کاربردهای هوایی، برای جلوگیری از انقباض فیبر، استفاده از کویل کوپلینگ ضروری است.
• از کلمپ‌هایی استفاده کنید که بار حداقل ۳۰۰ کیلوگرم را تحمل کنند.
• شعاع خمش استاندارد را رعایت کنید و از برداشتن روکش در محل خمش بپرهیزید.
• بیش از ۱ متر از پوشش کابل را برندارید؛ در غیر این صورت پیچش عرضی در تار ایجاد می‌شود.
• حتماً مهارهای فلزی را گراند کنید؛ عدم رعایت این موضوع مرور زمان مشکلات جدی ایجاد می‌کند.
• بهترین حالت برای کویل کوپلینگ، ۴ حلقه با قطر حداقل ۲۰ سانتی‌متری است.
• برای جلوگیری از پدیده گالوپینگ، بین هر ۶ تا ۱۲ متر کابل را بپیچانید.
• کابل دراپ نباید تحت فشار بیش از ۲۵ کیلوگرم بر سانتی‌متر قرار گیرد.
