✅ لیست کامل تجهیزات پسیو فیبر نوری؛ معرفی انواع، کاربرد و نکات خرید (آپدیت ۱۴۰۵)

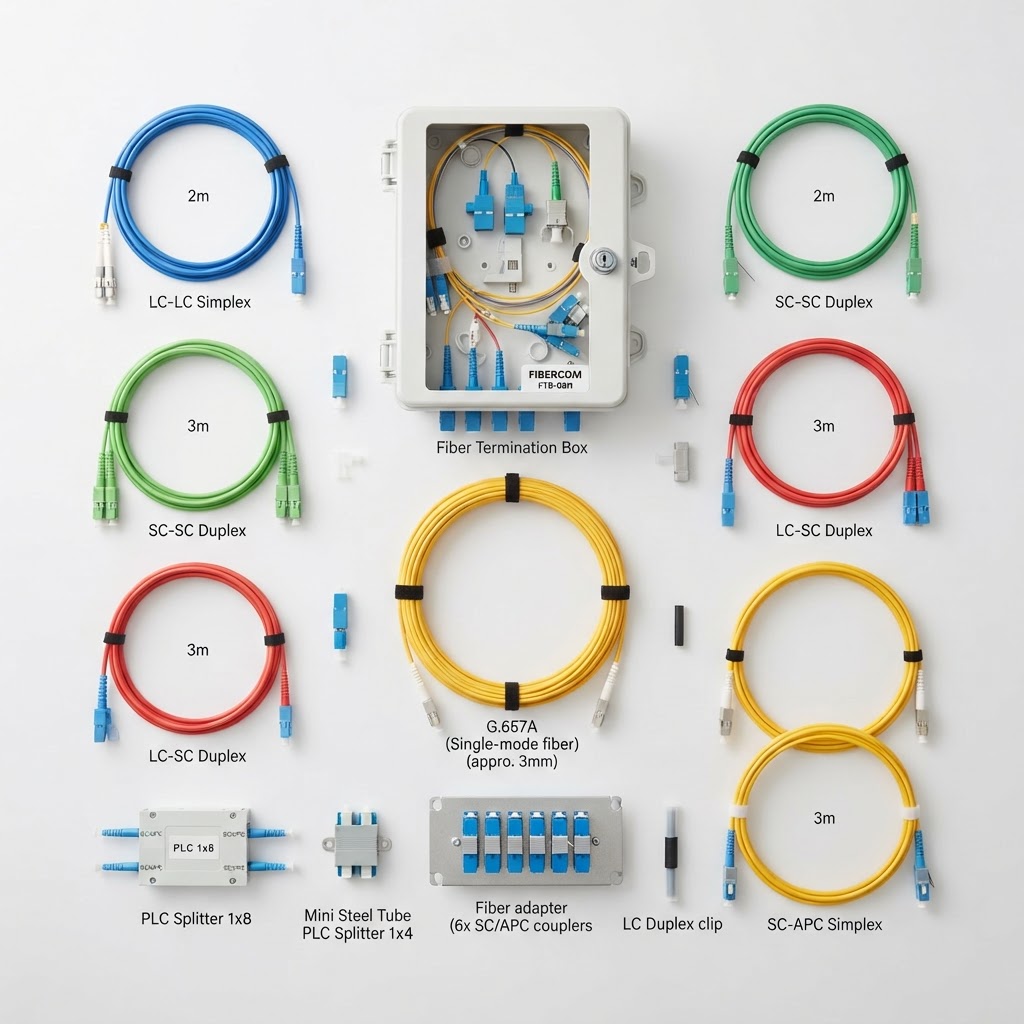

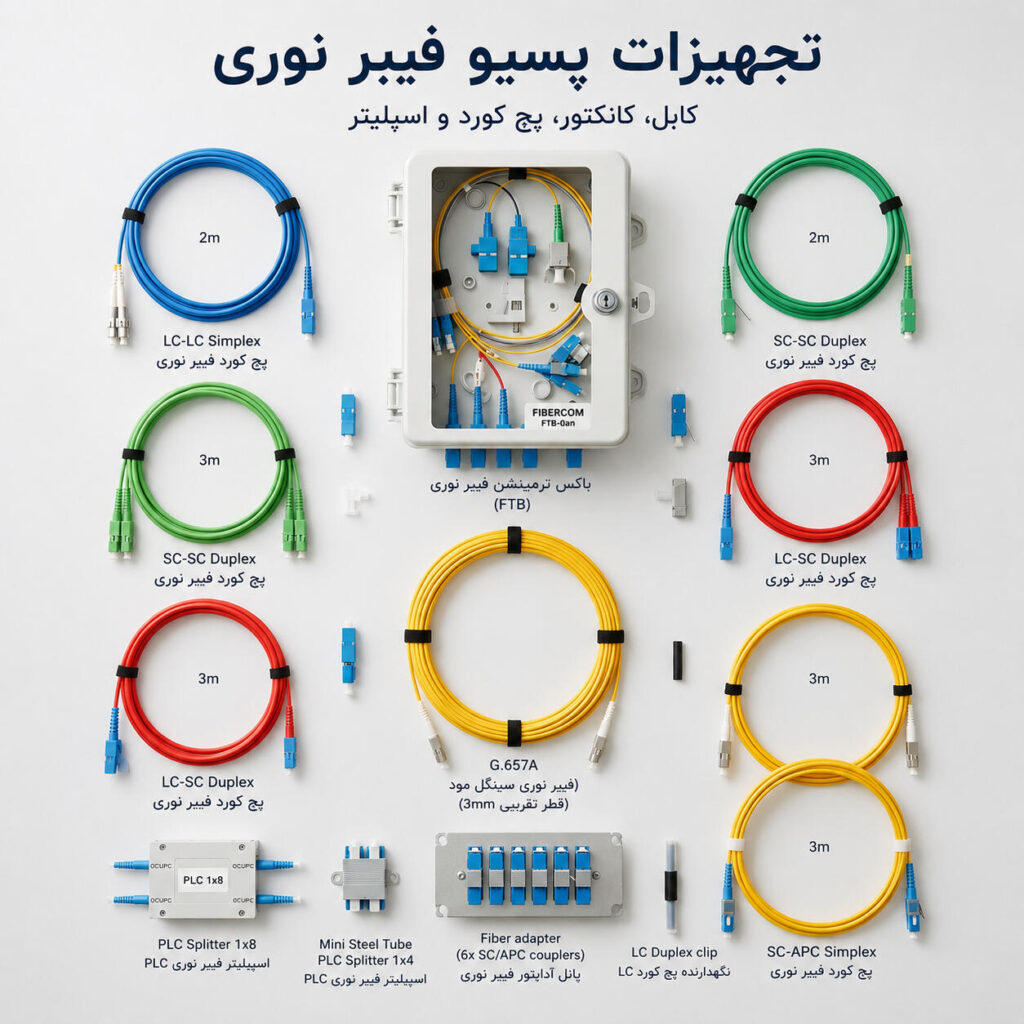

تجهیزات پسیو فیبر نوری: کابل، کانکتور، پچ کورد و اسپلیتر

💡 تجهیزات پسیو فیبر نوری چیست؟

پسیو فیبر نوری به مجموعه‌ای از تجهیزات و قطعات شبکه گفته می‌شود که در مسیر انتقال نور عمل می‌کنند اما برق مصرف نمی‌کنند؛ یعنی هیچ‌گونه تقویت، تبدیل یا پردازش سیگنال الکتریکی در آن‌ها انجام نمی‌شود. این قطعات صرفاً مسیر فیزیکی عبور نور را فراهم می‌کنند و در واقع «مجاری عبور داده» در یک شبکه فیبر نوری هستند. در مقابل، تجهیزات اکتیو مانند سوییچ‌ها، روترها، مودم‌های نوری و دستگاه‌های OLT برای کار کردن به برق نیاز دارند و سیگنال را پردازش می‌کنند.

اهمیت تجهیزات پسیو در این است که کیفیت، پایداری و طول عمر کل شبکه به‌طور مستقیم به آن‌ها بستگی دارد. حتی اگر از بهترین تجهیزات اکتیو استفاده کنید، یک کابل نامرغوب، کانکتور بدجوش‌خورده یا اسپلیتر بی‌کیفیت می‌تواند کل شبکه را دچار افت سیگنال، قطعی مکرر و هزینه نگهداری سنگین کند. به همین دلیل شناخت انواع تجهیزات پسیو و انتخاب درست آن‌ها، یکی از مهم‌ترین مهارت‌ها برای هر کابل‌کار و طراح شبکه است.

تفاوت تجهیزات پسیو و اکتیو در شبکه فیبر نوری

ساده‌ترین معیار تمایز، مصرف برق است: تجهیزات پسیو بدون تغذیه برق کار می‌کنند و تجهیزات اکتیو به برق نیاز دارند. اما تفاوت‌ها فراتر از این است. تجهیزات پسیو معمولاً عمر بسیار طولانی دارند (ده‌ها سال)، هزینه نگهداری پایینی دارند و در برابر نوسانات برق آسیب نمی‌بینند. در مقابل، تجهیزات اکتیو نیاز به پیکربندی، آپدیت و تعویض دوره‌ای دارند. در طراحی یک شبکه فیبر نوری استاندارد، حدود ۷۰ تا ۸۰ درصد هزینه و حجم کابل‌کشی مربوط به تجهیزات پسیو است.

«تجهیزات پسیو شاید ساده‌ترین قطعات شبکه باشند، اما پایداری کل زیرساخت به آن‌ها وابسته است؛ یک کانکتور بدجوش‌خورده می‌تواند گران‌ترین تجهیزات اکتیو را بی‌فایده کند.»

🔌 کابل فیبر نوری؛ ستون فقرات شبکه

کابل فیبر نوری مهم‌ترین جزء پسیو هر شبکه است. این کابل از یک هسته شیشه‌ای بسیار نازک تشکیل شده که نور در آن حرکت می‌کند و دور آن روپوش‌های محافظ قرار دارد. انتخاب نوع کابل مناسب، اولین و حیاتی‌ترین تصمیم در هر پروژه کابل‌کشی است.

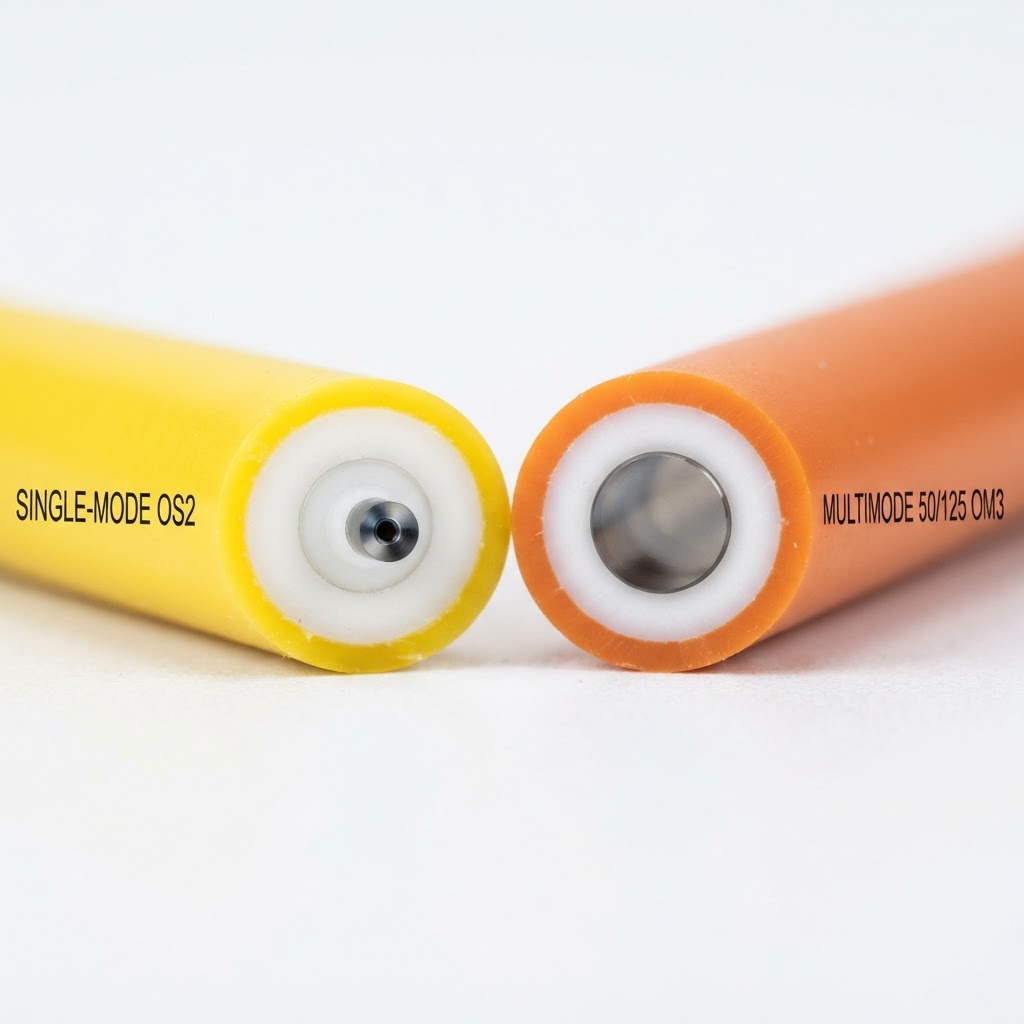

مقایسه مقطع سینگل‌مود (زرد) و مالتی‌مود (نارنجی)

فیبر نوری سینگل‌مود

در فیبر نوری سینگل‌مود، قطر هسته بسیار کوچک (حدود ۹ میکرون) است و نور تنها از یک مسیر (یک مُد) عبور می‌کند. این ویژگی باعث می‌شود افت سیگنال در فواصل طولانی بسیار کم باشد و کابل بتواند داده را تا ده‌ها کیلومتر بدون نیاز به تقویت منتقل کند. کابل‌های سینگل‌مود با روکش زرد شناخته می‌شوند و در شبکه‌های شهری، بین‌شهری و اتصال مراکز داده کاربرد گسترده‌ای دارند.

انواع فیبر مالتی‌مود

فیبر مالتی‌مود هسته بزرگ‌تری (۵۰ یا ۶۲.۵ میکرون) دارد و نور از چند مسیر همزمان عبور می‌کند. این کابل‌ها با روکش نارنجی، آکوا یا مغزی‌رنگ تولید می‌شوند و برای فواصل کوتاه (تا چند صد متر) مثل داخل ساختمان یا داخل رک سرور کاربرد دارند. انواع فیبر مالتی‌مود شامل دسته‌های OM1 تا OM4 است که هر چه عدد بزرگ‌تر باشد، پهنای باند و فاصله قابل پشتیبانی بیشتر است.

تفاوت کابل سینگل مود و مالتی مود

تفاوت کابل سینگل مود و مالتی مود در سه عامل اصلی خلاصه می‌شود: قطر هسته، فاصله انتقال و هزینه. سینگل‌مود برای فواصل طولانی و پهنای باند بالا مناسب است اما تجهیزات جانبی آن گران‌تر است؛ مالتی‌مود برای فواصل کوتاه و محیط‌های داخلی اقتصادی‌تر است اما در فواصل دور کاربردی ندارد. انتخاب اشتباه بین این دو، یکی از شایع‌ترین اشتباهات طراحی شبکه است.

روکش‌های فیبر نوری و خمش فیبر نوری

روکش‌های فیبر نوری لایه‌های محافظ دور هسته و کلادینگ هستند که شامل پوشش اولیه (۲۵۰ میکرون)، پوشش ثانویه (۹۰۰ میکرون یا تایت)، لوله لوز، آرمر فلزی و غلاف بیرونی می‌شود. هر لایه نقش محافظت مکانیکی، مقاومت در برابر رطوبت و جلوگیری از کشش را دارد. خمش فیبر نوری نیز نکته حساسی است: هر کابل حداقل شعاع خمش مجاز دارد که رعایت نکردن آن باعث شکستگی هسته شیشه‌ای و افت شدید سیگنال می‌شود.

🔗 انواع کانکتور فیبر نوری

کانکتور فیبر نوری قطعه‌ای است که انتهای کابل را به پورت تجهیزات اکتیو متصل می‌کند. کیفیت جوش و پولیش کانکتور مستقیماً روی افت سیگنال تاثیر دارد. انواع کانکتور فیبر نوری شامل SC، LC، FC، ST و MTP/MPO است که هر کدام کاربرد و مزیت خاص خود را دارند.

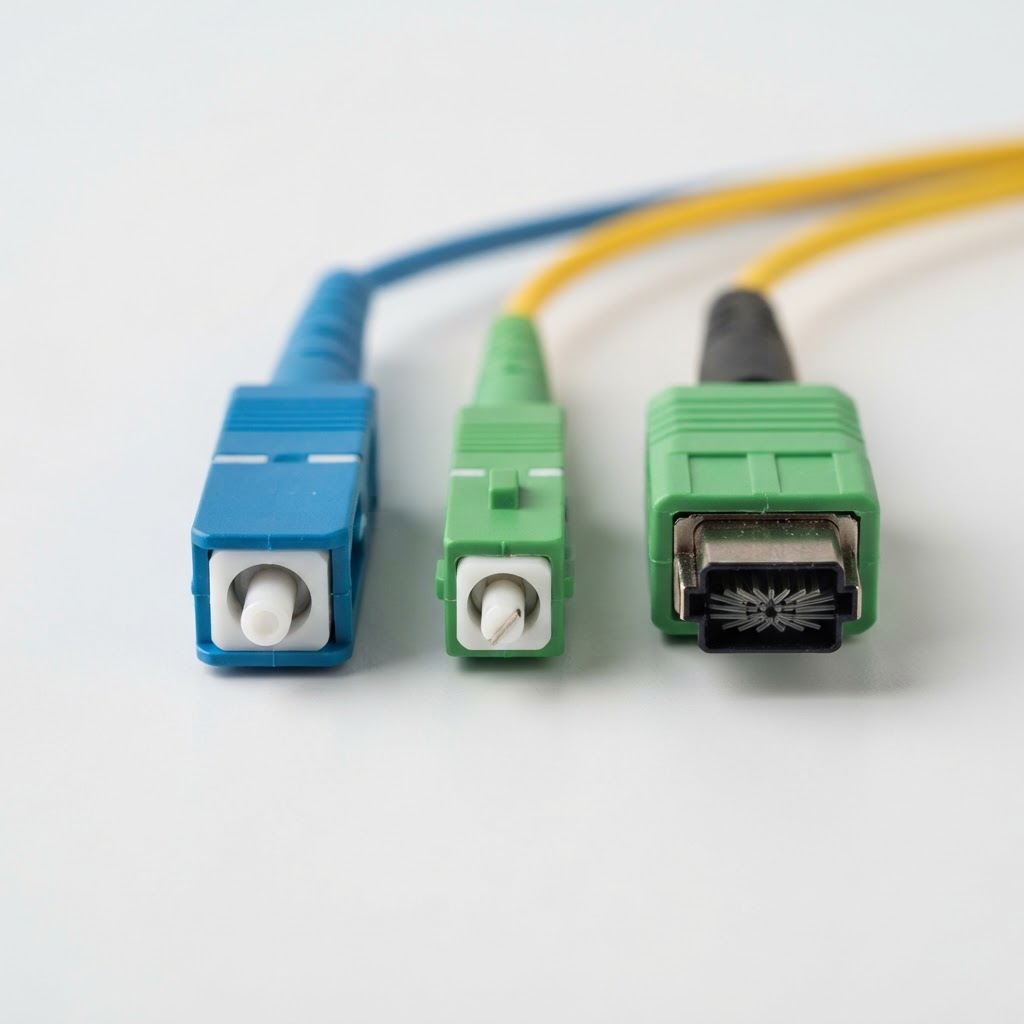

کانکتورهای رایج SC (آبی)، LC (سبز) و MTP چندتایی

تفاوت SC و LC

تفاوت SC و LC در ابعاد و تراکم پورت است. کانکتور SC با بدنه پلاستیکی پوش‌پول و ابعاد بزرگ‌تر، در شبکه‌های قدیمی‌تر و تجهیزات دیتاسنتر کاربرد دارد. کانکتور LC نصف اندازه SC است و در تجهیزات جدید با تراکم پورت بالا مثل OLT و سوییچ‌های نوری استفاده می‌شود. LC به دلیل ابعاد کوچک، امکان جای‌دهی پورت بیشتر در یک دستگاه را فراهم می‌کند و امروزه رایج‌ترین انتخاب برای شبکه‌های GPON و FTTH است.

کانکتور MTP و کاربردهای آن

کانکتور MTP/MPO یک کانکتور چندتایی است که در یک قاب ۱۲ یا ۲۴ فیبر را همزمان متصل می‌کند. این کانکتور در شبکه‌های پرتراکم دیتاسنتر، کابل‌های ترانک و اتصال بین رک‌ها کاربرد دارد و سرعت نصب و انعطاف‌پذیری بالایی ارائه می‌دهد. انتخاب بین کانکتور تک‌تایی و چندتایی به تراکم شبکه و نیاز به مدیریت کابل بستگی دارد.

🧵 پچ کورد فیبر نوری

پچ کورد فیبر نوری یک کابل کوتاه با کانکتور در دو انتهاست که برای اتصال بین تجهیزات اکتیو، پچ پنل و توزیع‌کننده‌ها استفاده می‌شود. پچ کورد در واقع حلقه اتصال نهایی شبکه است و کیفیت آن مستقیماً روی پایداری لینک تاثیر می‌گذارد.

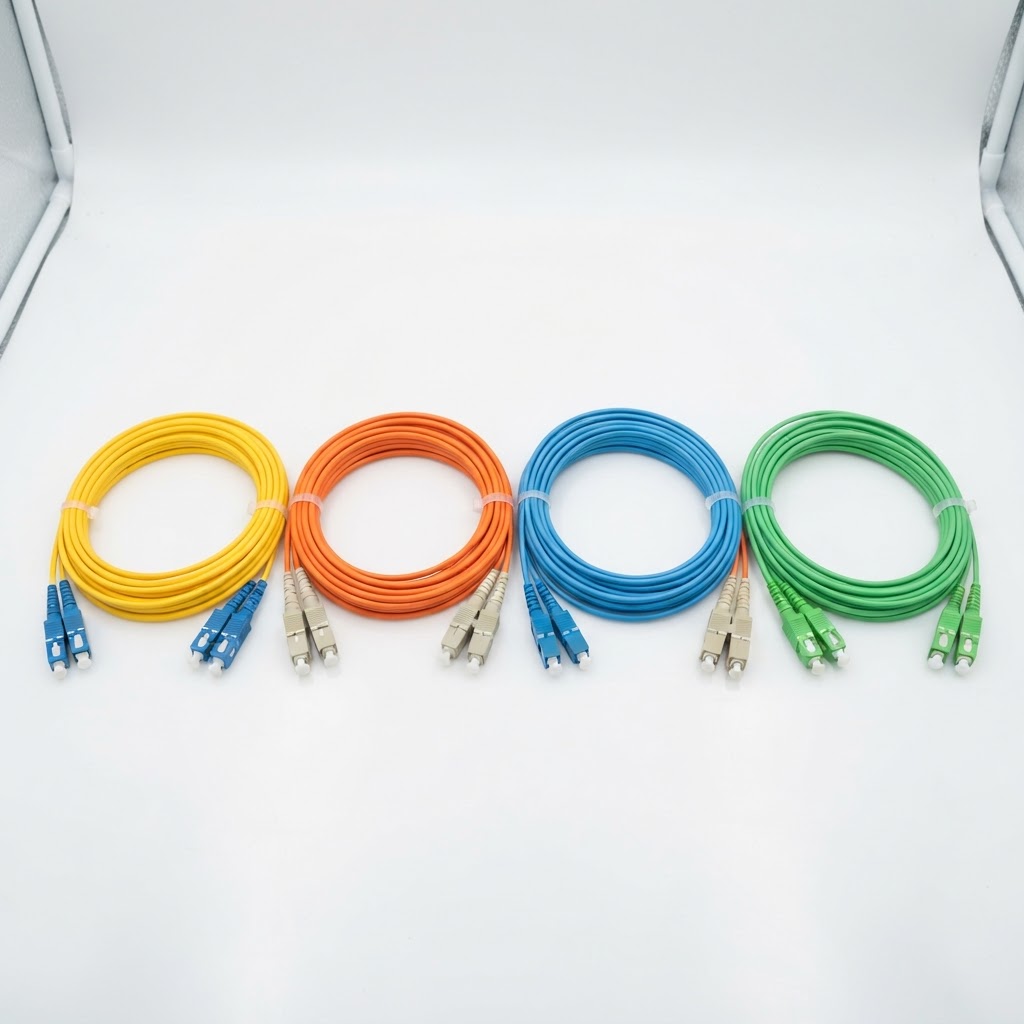

پچ کوردهای فیبر نوری با رنگ‌بندی استاندارد

کاربرد پچ کورد در شبکه فیبر نوری

پچ کوردها بر اساس نوع کانکتور (SC، LC، FC، MTP)، نوع فیبر (سینگل‌مود یا مالتی‌مود) و طول طبقه‌بندی می‌شوند. رنگ‌بندی پچ کوردها استاندارد است: زرد برای سینگل‌مود، نارنجی برای مالتی‌مود OM1/OM2، آکوا برای OM3 و مغزی‌رنگ برای OM4. در انتخاب پچ کورد باید به کیفیت پولیش کانکتور، انعطاف کابل و تطابق نوع فیبر با شبکه توجه کرد. استفاده از پچ کورد بی‌کیفیت یا طول نامناسب یکی از دلایل اصلی افت سیگنال و قطعی در شبکه‌های فیبر نوری است.

📡 اسپلیتر فیبر نوری و شبکه GPON

اسپلیتر فیبر نوری قطعه‌ای پسیو است که یک ورودی نوری را به چند خروجی تقسیم می‌کند؛ یعنی نور یک فیبر را میان چند مشترک به اشتراک می‌گذارد. این قطعه قلب سیستم‌های توزیع نوری مثل GPON است و بدون آن، ارائه اینترنت فیبر نوری به صدها مشترک از یک پورت OLT عملاً ممکن نیست.

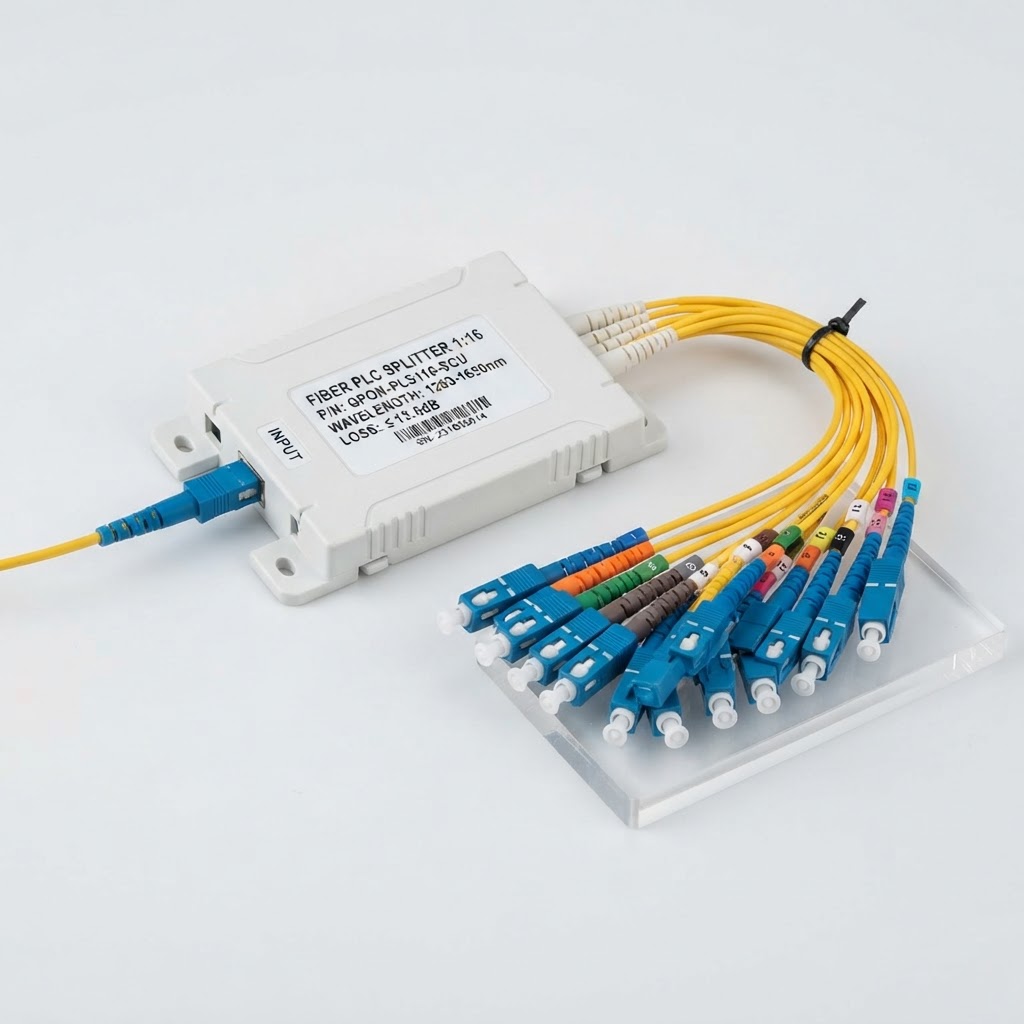

ماژول اسپلیتر PLC با ورودی و چند خروجی برای شبکه GPON

اسپلیتر در شبکه GPON

اسپلیتر در شبکه GPON معمولاً با نسبت‌های ۱:۴، ۱:۸، ۱:۱۶، ۱:۳۲ و ۱:۶۴ تولید می‌شود. دو نوع اصلی اسپلیتر وجود دارد: FBT (فیوزنی بای‌کونیکال) و PLC (پلانار لایت‌ویو سیرکیت). اسپلیترهای PLC به دلیل توزیع یکنواخت‌تر افت در میان خروجی‌ها و پایداری بهتر، امروزه رایج‌تر هستند. انتخاب نسبت اسپلیتر به تعداد مشترک و فاصله از مرکز توزیع بستگی دارد.

GPON چیست؟

GPON چیست؟ پاسخ کوتاه: یک استاندارد شبکه نوری پسیو با قابلیت انتقال همزمان داده، صدا و تصویر روی یک فیبر واحد. در شبکه GPON، یک پورت OLT در مرکز با کمک اسپلیترها به ده‌ها یا صدها مشترک (ONT/ONU) سرویس می‌دهد. مزیت اصلی GPON، صرفه‌جویی در فیبر و تجهیزات اکتیو است؛ زیرا به‌جای کشیدن یک فیبر مستقل به هر مشترک، یک فیبر مشترک با اسپلیتر بین چند کاربر تقسیم می‌شود.

FTTH چیست و نقش تجهیزات پسیو در آن

FTTH چیست؟ مخفف Fiber To The Home یا «فیبر تا خانه» است؛ یعنی فیبر نوری تا داخل منزل مشترک امتداد دارد. در شبکه FTTH، تجهیزات پسیو نقش ستون فقرات را ایفا می‌کنند: کابل اصلی از مرکز تا کابینت، اسپلیتر در کابینت برای توزیع، و کابل دراپ تا داخل خانه. طراحی درست این زنجیره، تعیین‌کننده کیفیت نهایی سرویس است.

🔧 جعبه فیوژن و ترمینیشن فیبر نوری

فیوژن فیبر نوری به فرآیند جوشکاری دوباره دو سر فیبر با دستگاه فیوژن گفته می‌شود. این کار در زمان تعمیر، اتصال کابل‌های طولانی یا خاتمه کابل در جعبه ترمینال انجام می‌شود. جعبه‌های فیوژن (Fusion Closure) محفظه‌های ضدآب و مقاومی هستند که محل اتصال فیبرها را در برابر رطوبت و کشش محافظت می‌کنند و در مسیر کابل‌های هوایی و زیرزمینی کاربرد دارند. کیفیت فیوژن و محافظت از آن، مستقیماً با پایداری بلندمدت شبکه ارتباط دارد.

🔬 دستگاه OTDR و تست فیبر نوری با OTDR

پس از اجرای کابل‌کشی، باید کیفیت مسیر فیبر سنجیده شود. دستگاه OTDR (Optical Time Domain Reflectometer) با ارسال پالس نوری و اندازه‌گیری بازتاب، افت، محل شکستگی و کیفیت هر اتصال را در طول کابل نشان می‌دهد. تست فیبر نوری با OTDR استاندارد طلایی پذیرش هر پروژه است و بدون آن، تحویل شبکه به مشتری قابل اعتماد نیست.

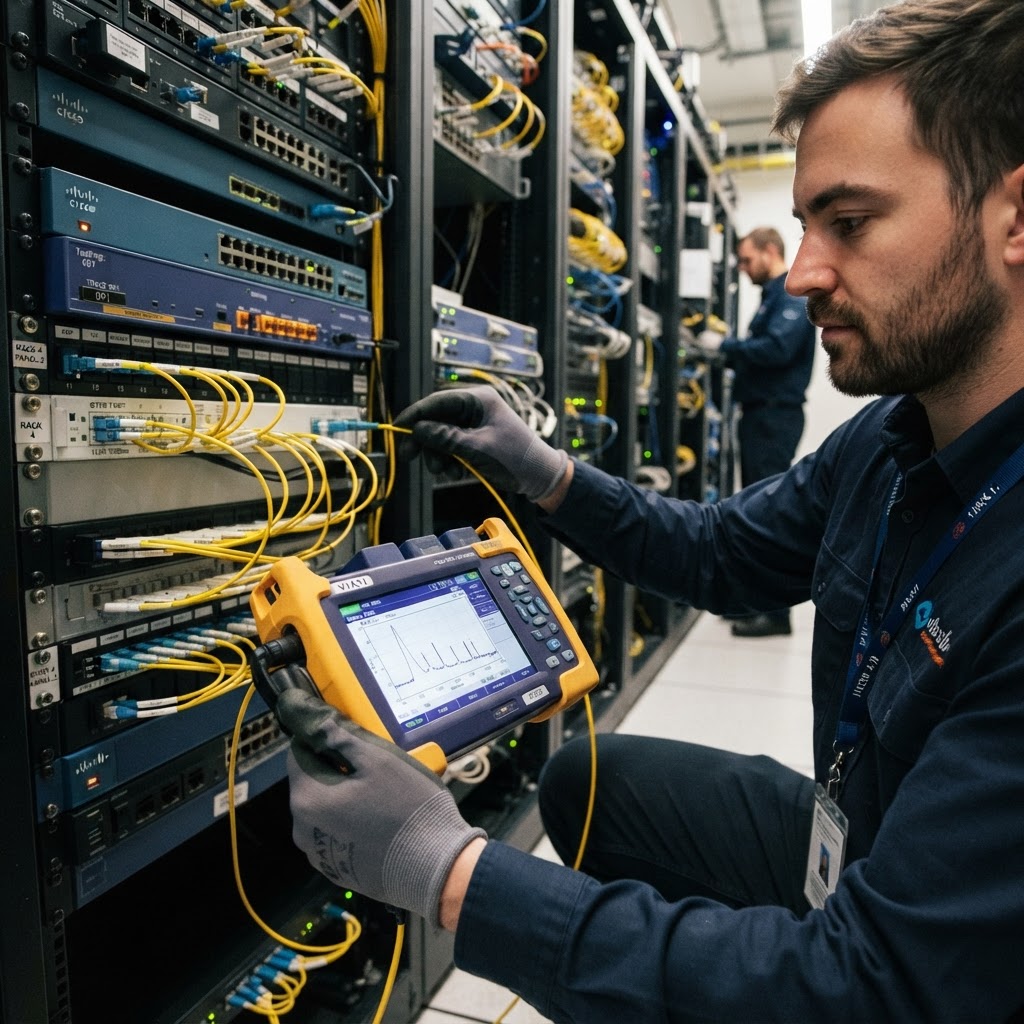

تست خط فیبر با دستگاه OTDR در محیط سرور

نگهداری فیبر نوری و اهمیت تست دوره‌ای

نگهداری فیبر نوری تنها به نصب محدود نمی‌شود. شبکه‌های فیبر نوری به مرور زمان دچار افت ناشی از خمش، رطوبت، لرزش و کهنگی اتصالات می‌شوند. تست دوره‌ای با OTDR، پاکسازی کانکتورها، بررسی جعبه‌های فیوژن و کنترل شعاع خمش، بخش مهمی از نگهداری پیشگیرانه است. یک برنامه نگهداری منظم می‌تواند عمر شبکه را تا چند برابر افزایش دهد و هزینه قطعی و اضطراری را به‌شدت کاهش دهد.

⚖️ تفاوت فیبر نوری و کابل مسی

یکی از پرسش‌های پرتکرار در طراحی شبکه‌های ساختمان، انتخاب بین فیبر نوری و کابل مسی (مثل Cat6 یا کابل مخابراتی) است. تفاوت فیبر نوری و کابل مسی در چند محور خلاصه می‌شود:

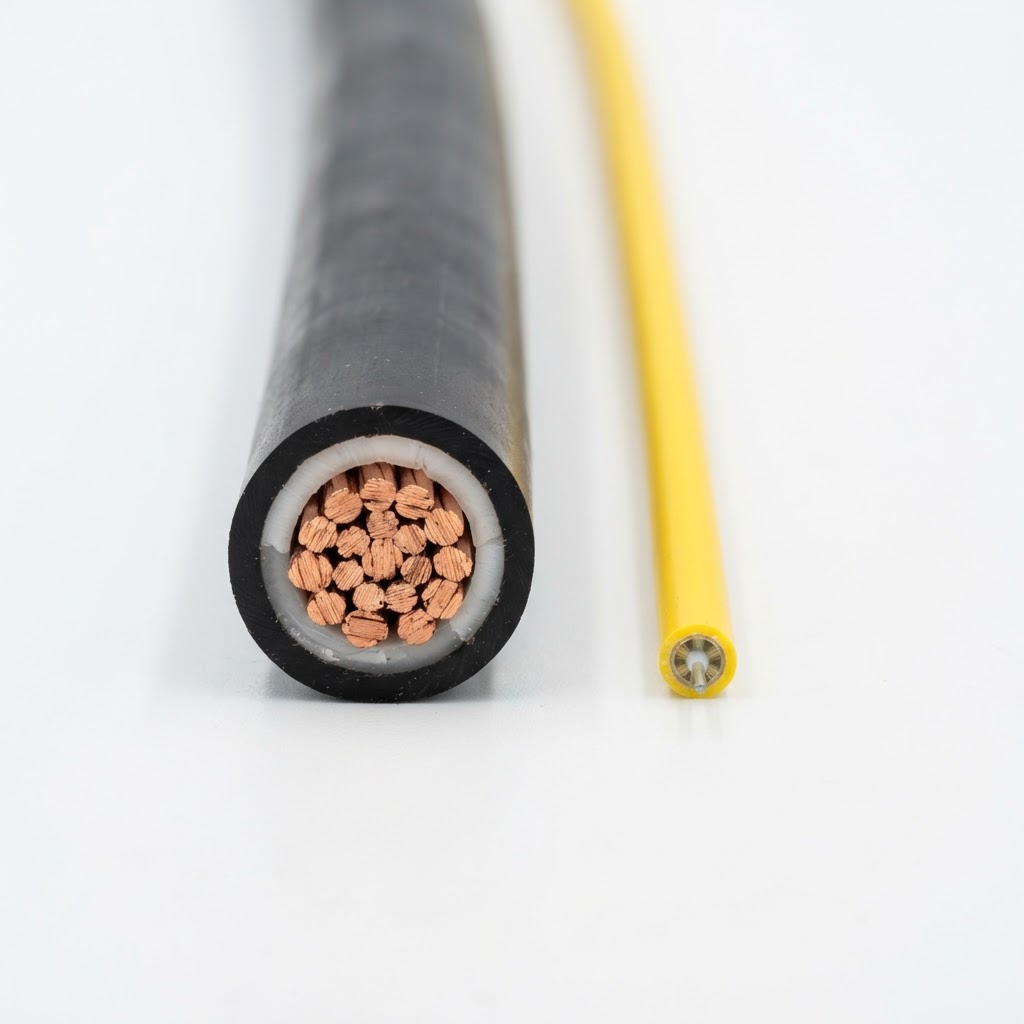

مقایسه مقطع کابل مسی ضخیم و فیبر نوری نازک

• فاصله: فیبر نوری تا ده‌ها کیلومتر بدون تقویت کار می‌کند، در حالی که کابل مسی در فواصل بیش از ۱۰۰ متر افت شدید دارد.
• پهنای باند: فیبر نوری پهنای باند بسیار بالاتری ارائه می‌دهد و برای اتصال اینترنت با سرعت بالا ضروری است.
• نویز و تداخل: فیبر نوری در برابر نویز الکترومغناطیسی کاملاً ایمن است، اما کابل مسی مستعد تداخل است.
• امنیت: شنود فیبر نوری بدون نشانه فیزیکی دشوار است؛ کابل مسی راحت‌تر شنود می‌شود.
• وزن و ابعاد: فیبر نوری بسیار سبک‌تر و نازک‌تر است و فضای کمتری اشغال می‌کند.

هزینه کابل‌کشی فیبر نوری ساختمان

هزینه کابل‌کشی فیبر نوری ساختمان به عوامل متعددی بستگی دارد: متراژ، نوع کابل (هوایی/زیرزمینی/داخل)، تعداد فیبر، تجهیزات پسیو مورد نیاز (کانکتور، پچ پنل، اسپلیتر)، دستمزد کابل‌کار و پیچیدگی مسیر. اگرچه هزینه اولیه فیبر نوری از کابل مسی بیشتر است، اما عمر طولانی‌تر، هزینه نگهداری پایین‌تر و پشتیبانی از پهنای باند بالاتر، آن را در میان‌مدت اقتصادی‌تر می‌کند. برای ساختمان‌های جدید، اجرای همزمان فیبر و کابل مسی یک راهکار هوشمندانه است.

🛒 نکات خرید تجهیزات پسیو فیبر نوری

خرید تجهیزات پسیو فیبر نوری نیازمند دقت در چند نکته کلیدی است. برای مشاهده هر نکته روی آن کلیک کنید:

📊 جدول مقایسه تجهیزات پسیو فیبر نوری

جدول زیر مقایسه‌ی سریع تجهیزات اصلی پسیو را در معیارهای کلیدی نشان می‌دهد:
