آموزش کامل فیبر نوری از صفر تا صد در ۲۰ دقیقه

در عصر دیجیتال حاضر که سرعت و پایداری ارتباطات، سنگ بنای فعالیت‌های سازمانی و خانگی است، فناوری فیبر نوری به‌عنوان سریع‌ترین و مطمئن‌ترین بستر انتقال داده شناخته می‌شود. اگر می‌خواهید مفاهیم بنیادی فیبر نوری، انواع کابل‌ها، تجهیزات متصل‌کننده، نحوه نصب و کاربردهای آن را به‌صورت جامع فرابگیرید، این مقاله برای شما تدوین شده است. در ادامه، آموزش کامل فیبر نوری را از صفر تا صد به زبانی ساده و کاربردی ارائه می‌دهیم.

فیبر نوری چیست؟

فیبر نوری (Fiber Optic) یک رشته بسیار نازک از شیشه یا پلاستیک خالص است که با قطر تقریباً برابر با یک تار موی انسان، نور را از یک انتها به انتهای دیگر منتقل می‌کند. این فناوری بر پایه اصل بازتاب کامل نور بنا شده است؛ به این معنا که پرتو نور درون هسته فیبر حرکت کرده و با برخورد به دیواره‌های داخلی، بدون pérdida انرژی به جلو هدایت می‌شود.

کابل‌های فیبر نوری می‌توانند حجم عظیمی از داده‌ها را با سرعتی نزدیک به سرعت نور و در فواصل بسیار طولانی منتقل کنند. به همین دلیل، امروزه این فناوری در شبکه‌های مخابراتی، اینترنت، تلویزیون و حتی ارتباطات پزشکی کاربرد گسترده‌ای دارد.

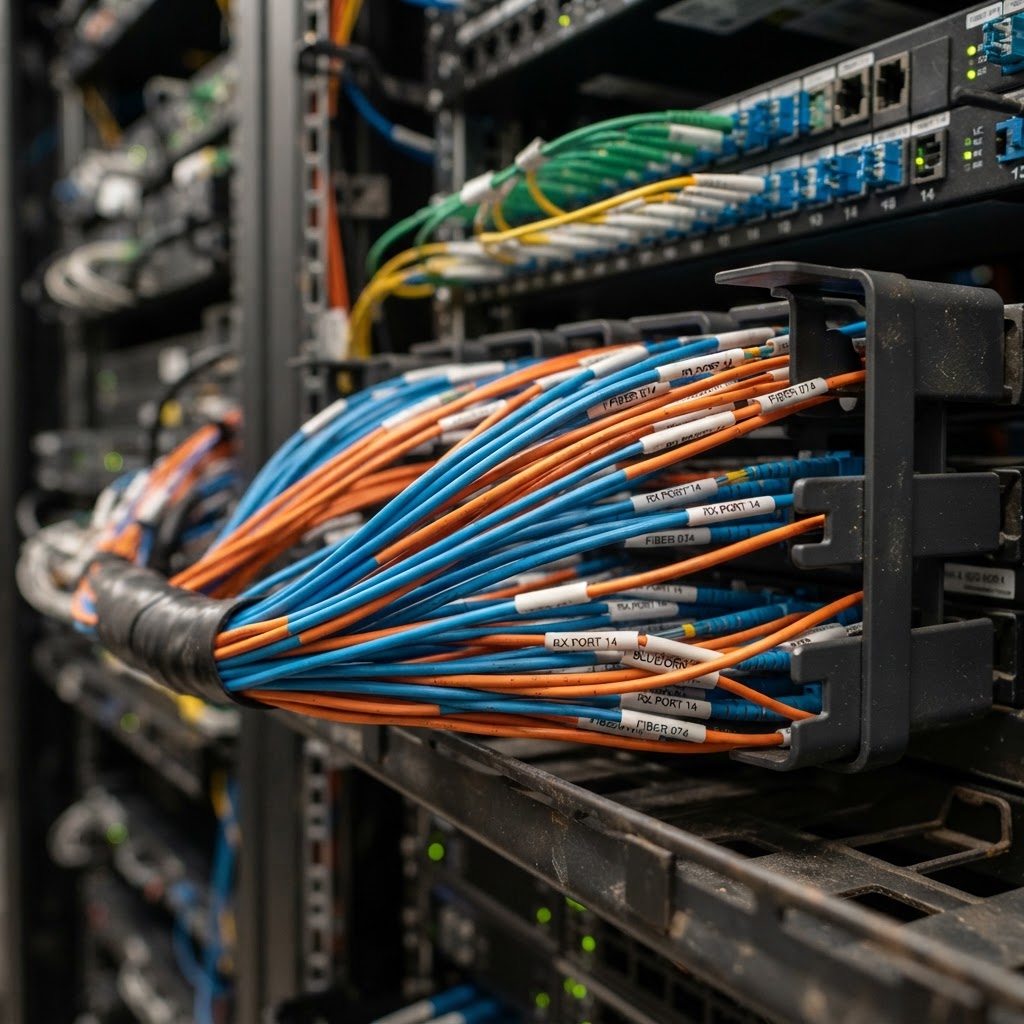

ساختار کابل فیبر نوری

برای درک بهتر نحوه عملکرد فیبر نوری، آشنایی با ساختار آن ضروری است. هر کابل فیبر نوری از چند لایه تشکیل شده است:

نحوه عملکرد فیبر نوری

اصل پایه‌ای انتقال نور در فیبر نوری، پدیده‌ای به نام بازتاب کل داخلی (Total Internal Reflection) است. در این فرآیند، نور با زاویه‌ای مناسب وارد هسته فیبر می‌شود. چون ضریب شکست هسته بیشتر از غلاف است، نور هنگام برخورد با مرز هسته و غلاف، به‌طور کامل بازتاب داده شده و در مسیر هسته باقی می‌ماند.

برای تولید نور در فیبر نوری از منابع نوری مانند LED یا دیود لیزری استفاده می‌شود. این منابع نور را به سیگنال‌های دیجیتال تبدیل کرده و از طریق فیبر ارسال می‌کنند. در انتهای گیرنده، حسگرهای نوری (Photodetector) این سیگنال‌های نوری را مجدداً به سیگنال‌های الکتریکی و داده‌های دیجیتال تبدیل می‌کنند.

انواع فیبر نوری

فیبرهای نوری به‌طور کلی به دو دسته اصلی تقسیم می‌شوند. شناخت تفاوت‌های این دو نوع برای انتخاب تجهیزات مناسب بسیار مهم است.

۱. فیبر تک‌حالت (Single Mode Fiber – SMF)

در فیبر تک‌حالت، قطر هسته بسیار کوچک (حدود ۹ میکرون) است و تنها یک مسیر یا «حالت» برای انتشار نور وجود دارد. این ویژگی باعث می‌شود تداخل سیگنال به حداقل برسد و نور بتواند فواصل بسیار طولانی (تا صدها کیلومتر بدون تقویت) را طی کند. فیبر تک‌حالت بیشتر در شبکه‌های مخابراتی بزرگ، ارتباطات بین‌شهری و زیرساخت‌های اینترنتی استفاده می‌شود.

۲. فیبر چندحالت (Multimode Fiber – MMF)

فیبر چندحالت دارای هسته بزرگ‌تری (۵۰ یا ۶۲.۵ میکرون) است و نور می‌تواند از چندین مسیر یا حالت همزمان عبور کند. به دلیل پدیده پراکندگی بین‌حالتی، فواصل انتقال در این نوع فیبر کوتاه‌تر است (معمولاً تا ۵۰۰ متر). فیبر چندحالت بیشتر در شبکه‌های محلی (LAN)، مراکز داده و ارتباطات داخل ساختمان کاربرد دارد.

کانکتورهای فیبر نوری

برای اتصال کابل‌های فیبر نوری به تجهیزات شبکه و دستگاه‌های ارتباطی، از کانکتورهای تخصصی استفاده می‌شود. هر کانکتور باید با دقت بسیار بالا نصب شود تا افت نور به حداقل برسد.

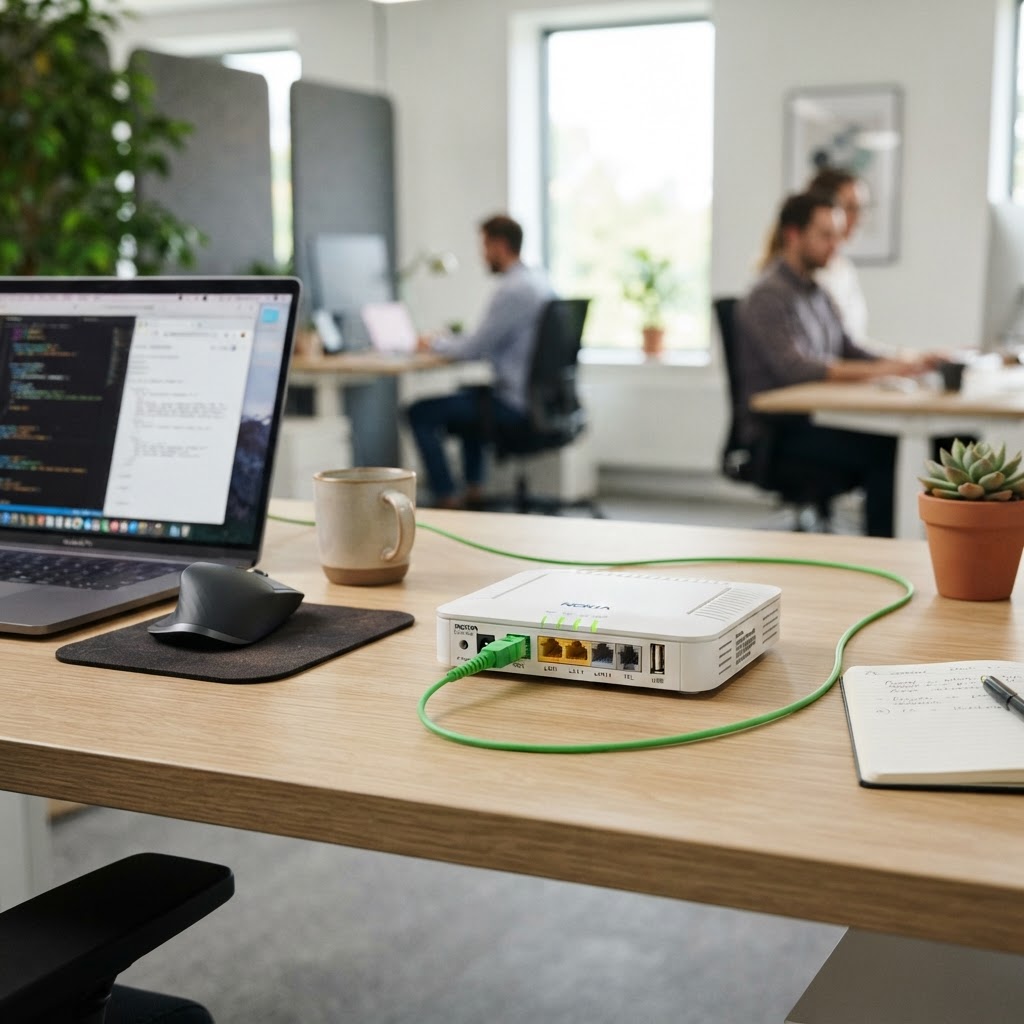

مودم‌ها و تجهیزات فیبر نوری (ONT/ONU)

در شبکه‌های فیبر نوری از نوع FTTH (Fiber To The Home)، سیگنال نوری باید در محل مشترک به سیگنال الکتریکی تبدیل شود. این وظیفه بر عهده دستگاهی به نام ONT (Optical Network Terminal) یا ONU (Optical Network Unit) است که به‌عنوان مودم فیبر نوری شناخته می‌شود.

مودم فیبر نوری پورت‌های اترنت، تلفن (POTS) و گاهی WiFi را در اختیار کاربر قرار می‌دهد. کابل فیبر نوری با کانکتور سبزرنگ (APC) به پورت نوری دستگاه متصل می‌شود. تجهیزات رایج در شبکه‌های FTTH شامل مودم‌های GPON و EPON هستند که هرکدام استانداردها و سرعت‌های متفاوتی را پشتیبانی می‌کنند.

اتصالات و فیوژن اسپلایسینگ

یکی از مهم‌ترین مهارت‌ها در کار با فیبر نوری، اتصال فیبرها (Splicing) است. دو روش اصلی برای این کار وجود دارد:

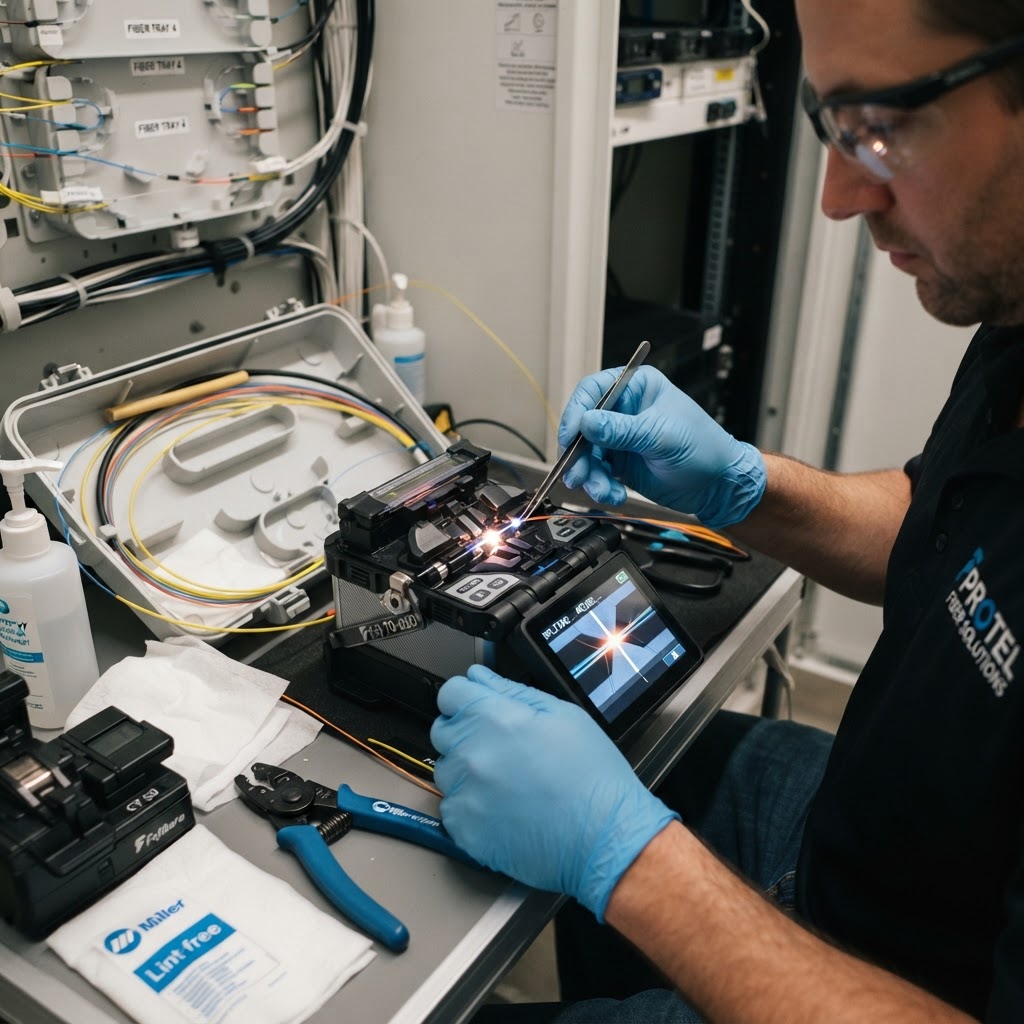

۱. فیوژن اسپلایس (Fusion Splicing)

در این روش، دو سر فیبر با استفاده از دستگاهی به نام فیوژن اسپلایسر (Fusion Splicer) با قوس الکتریکی ذوب شده و به هم متصل می‌شوند. این روش کم‌ترین میزان افت نور (کمتر از ۰.۱ دسی‌بل) را ایجاد می‌کند و برای ارتباطات طولانی‌مدت و حرفه‌ای بهترین گزینه است.

۲. مکانیکی اسپلایس (Mechanical Splicing)

در این روش از یک کانکتور مکانیکی برای نگه‌داشتن دو سر فیبر در کنار هم استفاده می‌شود. این روش سریع‌تر و ساده‌تر است اما افت نور بیشتری دارد و بیشتر برای اتصال‌های موقت یا تعمیرات اضطراری مناسب است.

نصب و راه‌اندازی فیبر نوری

مراحل نصب فیبر نوری نیازمند دقت بالا و تجهیزات تخصصی است. در ادامه، مراحل کلی نصب را مرور می‌کنیم:

1. طراحی مسیر: ابتدا مسیر کابل‌کشی از مرکز مخابرات تا محل مشترک طراحی و نقشه برداری می‌شود.

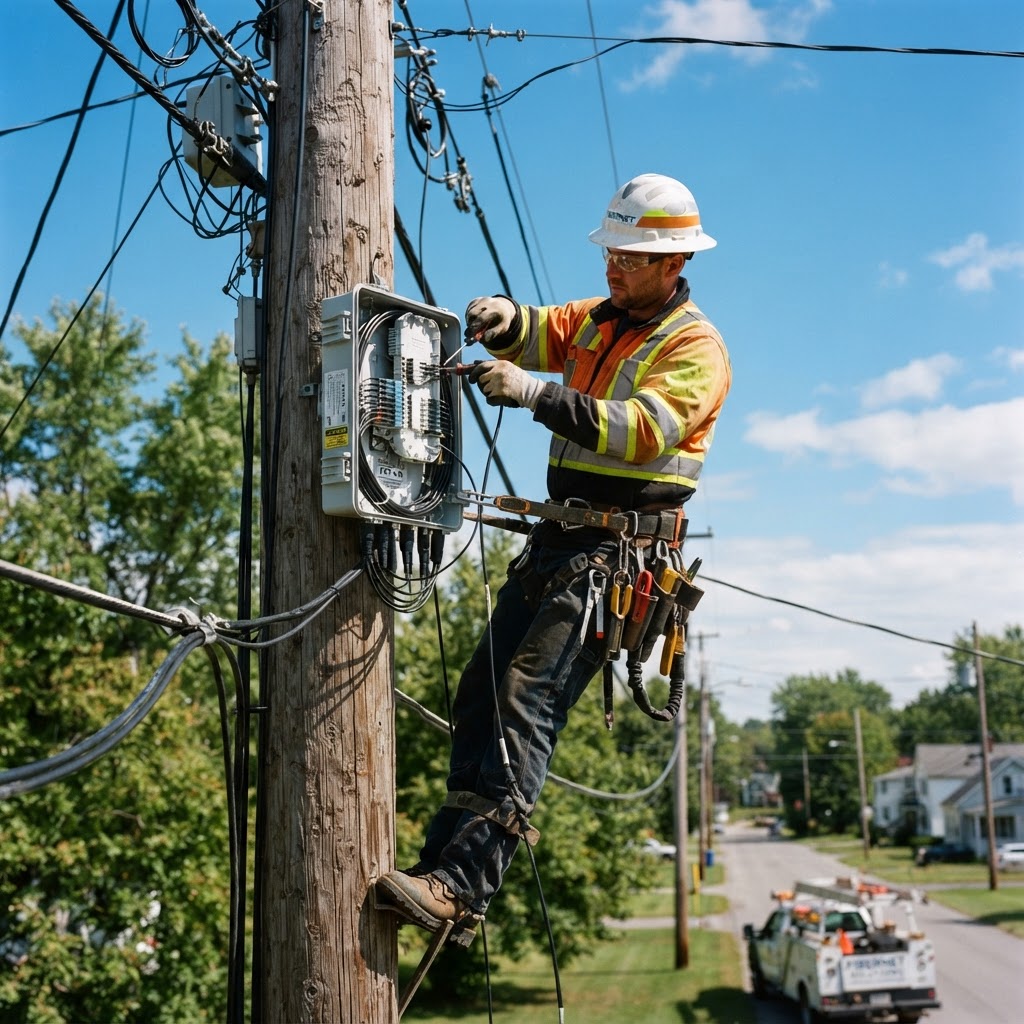

2. کابل‌کشی: کابل فیبر نوری در کانال‌های زیرزمینی، روی دکل‌ها یا هوایی نصب می‌شود. شعاع خم کابل نباید از حد مجاز کمتر باشد تا فیبر آسیب نبیند.
3. اتصال و اسپلایسینگ: فیبرها در جعبه‌های تقسیم (Distribution Box) با استفاده از فیوژن اسپلایسر به هم متصل می‌شوند.
4. نصب کانکتور: در انتهای مسیر، کانکتور مناسب روی فیبر نصب شده و به مودم ONT متصل می‌گردد.
5. تست و اندازه‌گیری: با دستگاه OTDR (Optical Time Domain Reflectometer) مسیر فیبر از نظر افت نور، شکستگی و اتصالات بررسی می‌شود.
6. راه‌اندازی سرویس: پس از تأیید کیفیت، مودم پیکربندی شده و سرویس اینترنت یا MPLS به مشترک تحویل داده می‌شود.

کاربردهای فیبر نوری

امروزه کاربردهای فیبر نوری بسیار گسترده شده و تقریباً در تمام حوزه‌های ارتباطی و فناوری اطلاعات حضور دارد:

• اینترنت پهن‌باند (FTTH): ارائه اینترنت پرسرعت به منازل و سازمان‌ها با سرعت گیگابیت بر ثانیه.
• شبکه‌های MPLS: ارتباط امن و اختصاصی میان شعب سازمان‌ها و بانک‌ها.
• مراکز داده (Data Center): اتصال سرورها و تجهیزات ذخیره‌سازی با پهنای باند بسیار بالا.
• تلویزیون و تداخل: انتقال سیگنال‌های ویدئویی با کیفیت بالا و بدون نویز.
• شبکه‌های نظارتی: اتصال دوربین‌های مداربسته در فواصل طولانی.
• صنایع پزشکی: استفاده در اندوسکوپی و ابزارهای پزشکی برای تصویربرداری داخلی.
• حمل و نقل و راه‌آهن: سیگنال‌دهی و کنترل سیستم‌های حمل‌ونقل.

مزایای فیبر نوری نسبت به کابل مسی

مقایسه فیبر نوری با کابل‌های مسی سنتی مزایای فراوانی را آشکار می‌سازد:

نگهداری و رفع اشکال فیبر نوری

نگهداری شبکه‌های فیبر نوری نسبت به کابل مسی ساده‌تر است، اما در صورت بروز مشکل، تشخیص و رفع آن نیازمند تجهیزات تخصصی است. شایع‌ترین مشکلات شبکه‌های فیبر نوری عبارتند از:

افت سیگنال یا کاهش سرعت

این مشکل معمولاً ناشی از کثیفی کانکتورها، خم بیش از حد کابل یا کیفیت پایین اتصالات اسپلایس است. تمیز کردن کانکتور با الکل ایزوپروپیل و بررسی مجدد اتصالات معمولاً مشکل را برطرف می‌کند.

قطع کامل کابل

در صورت قطع فیزیکی کابل، باید با استفاده از فیوژن اسپلایسر، دو سر فیبر مجدداً به هم متصل شوند. این کار باید توسط تکنسین متخصص انجام شود تا افت نور در حد مجاز باقی بماند.

تداخل و نویز

اگرچه فیبر نوری در برابر نویز الکترومغناطیسی مقاوم است، اما اتصالات نامناسب یا کانکتورهای آسیب‌دیده می‌توانند باعث افت کیفیت شوند. تست با دستگاه OTDR می‌تواند محل دقیق مشکل را شناسایی کند.

جمع‌بندی

فناوری فیبر نوری امروزه ستون فقرات شبکه‌های ارتباطی مدرن به شمار می‌رود. از ارائه اینترنت پرسرعت به منازل تا ارتباط امن میان شعب سازمان‌ها، کاربردهای این فناوری بی‌شمار است. در این مقاله، ساختار فیبر نوری، انواع آن، کانکتورها، مودم‌ها و تجهیزات متصل‌کننده، نحوه نصب و مزایای آن را به‌صورت جامع بررسی کردیم. آشنایی با این مفاهیم به شما کمک می‌کند تا در انتخاب تجهیزات و راه‌اندازی شبکه‌های فیبر نوری تصمیم‌گیری آگاهانه‌تری داشته باشید.
